Vue Graphe du système

Résumé

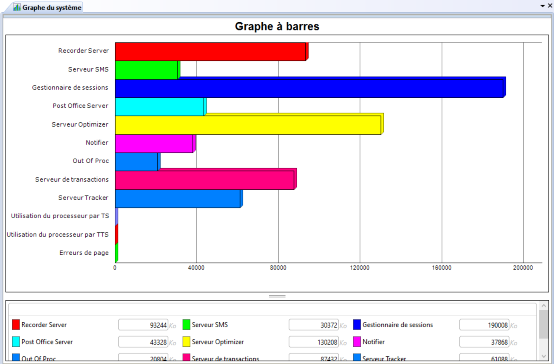

La vue Graphe du système représente la relation entre différentes statistiques système sélectionnées par l'utilisateur en vue d'une comparaison. Lorsqu'une vue Graphe du système est ajoutée, la boite de dialogue Statistiques sur le système s'ouvre pour permettre à l'utilisateur de choisir n'importe laquelle des catégories statistiques disponibles.

Les utilisateurs ne sont pas obligés de sélectionner des statistiques compatibles. Par exemple, un utilisateur peut comparer les valeurs affichées en giga-octets à des valeurs affichées en unités de temps et en pourcentages. Pour cette raison, les vues Graphe sont très utiles pour comparer des statistiques similaires de données de même nature, ou pour surveiller les valeurs en temps réel de différents types de données.

Ajouter cette vue

Connectez-vous à IC Business Manager si vous ne l'avez pas déjà fait.
Sélectionnez un espace de travail existant dans l'onglet Espaces de travail ou créez un nouvel espace de travail pour contenir la vue.
Sélectionnez Nouveau > Vue dans le menu Fichier. La boîte de dialogue Créer une nouvelle vue apparaît. Elle affiche les vues par catégorie ou produit. La licence et les droits de station déterminent la disponibilité des sélections.
Sélectionnez Catégories dans la liste déroulante Grouper par.
Sélectionnez la catégorie État du système.
Sélectionnez Graphe du système dans la liste des vues. Cliquez sur OK. La boîte de dialogue Statistiques sur le système apparaît.
Pour choisir n'importe laquelle des statistiques parmi les catégories disponibles, veuillez :
1. sélectionner une catégorie dans la liste de gauche.
2. sélectionner des éléments dans la liste du milieu. Ensuite, cliquez sur Ajouter. Si vous n'êtes pas sûr de savoir quelles statistiques sélectionner, maintenez le curseur de la souris sur une statistique pendant un court instant pour afficher sa description.
3. répéter les étapes a. à c. pour ajouter les statistiques d'une autre catégorie.

8. Quand vous avez terminé, cliquez sur OK pour appliquer vos nouvelles sélections à la vue.

Changer les statistiques dans cette vue

Cliquez sur la vue avec le bouton droit de la souris pour ouvrir son menu contextuel.
Sélectionnez Ajouter/Supprimer des statistiques...
Utilisez la boîte de dialogue Statistiques sur le système pour choisir quelles statistiques apparaîtront dans le graphe.

Personnaliser le graphe

Consultez la rubrique Commandes de graphique.

Définir des alertes

Consultez la rubrique Gérer les alertes.

Afficher l'aide pour une statistique

Cliquez sur une statistique avec le bouton droit de la souris dans la légende située sous le graphique pour afficher un menu contextuel.
Sélectionnez Aide. La description de la statistique s'affiche dans la boîte de dialogue Aide sur les statistiques.

CIC 2019 R4, 04 mai 2020
